智慧監獄綜合管理解決方案采用全業務的SOA架構，從接入層、信息層、通信層、服務層、業務層五層系統結構，基于智慧監獄安防應用和業務應用；以監獄業務實戰平臺為核心，構建智慧監獄系統架構圖：

一、 系統組網架構

系統設計采用三級平臺聯網架構，即監獄分控中心——監獄總控中心——監獄管理局指揮中心，實現上下級平臺間協同化指揮、扁平化管理，提高工作效率，簡化業務流程。

各監控中心職能描述如下：

監獄總控中心職能描述

監獄總控中心是系統的重要管理機構，負責監獄所有前端視頻圖像、門禁控制、報警控制、對講系統等信息的采集和控制。監獄總控中心采用視頻綜合平臺和屏幕墻，來實現監區所轄范圍內的視頻圖像的監視和控制。

監獄總控中心平臺采用多級電子地圖管理，按照實際需求自行編輯、導入電子地圖，所轄范圍內的所有設備的運行情況在電子地圖上一目了然，便于監控和管理。大隊中心可以采用“電子地圖分屏顯示”的方式工作，一個畫面顯示各個視頻點的視頻圖像，另一個畫面顯示電子地圖，更加便于監控和管理。

監獄總控中心平臺的部署采用DSS管理平臺，該平臺采用模塊化結構，由中心管服務器、設備管理服務器、媒體轉發服務器、存儲服務器、WEB服務器分別完成用戶管理、設備管理、轉發管理、存儲管理、WEB服務管理等。

監獄分控中心職能描述

監獄分控中心是系統的最前端一級管理部門，負責對管轄范圍內的視頻等進行監看與管理，同時負責和監舍對講的聯動。干警值班室通過局域網和總控中心保持實時通信。分控中心通過監獄的局域網絡，和總控中心數字視頻中心，并進一步和市局監獄局指揮中心聯網，形成三級聯網管理結構。

監獄管理局指揮中心職能描述

管理局指揮中心安裝數字中心服務器和局中心管理平臺軟件。管理局局數字中心服務器通過各個監獄的視頻代理轉發服務器軟件，調用前端各個監獄的視頻圖像。同時，省局指揮中心可以通過網絡對前端各個監獄的各種數據進行管理。

管理局指揮中心安裝數字中心服務器，通過視頻代理轉發服務器采集前端各個監獄的視頻圖像，并輸出給屏幕墻進行監視。局指揮中心調用每個監獄的部分重點視頻圖像監控，并且設置群組切換功能，在屏幕墻上進行監視，

管理局指揮中心數字中心服務器采用電子地圖分屏顯示的方式，一個屏幕顯示電子地圖，一個屏幕進行各個視頻圖像的切換顯示。系統電子地圖采用多級電子地圖，無限分層方式，整個監獄局可以設置成一個總的電子地圖，在總的電子地圖上點擊各個監獄圖標，即可進入各個監獄子圖層，點擊子圖層上的區域圖標，即可進入下一級圖層。

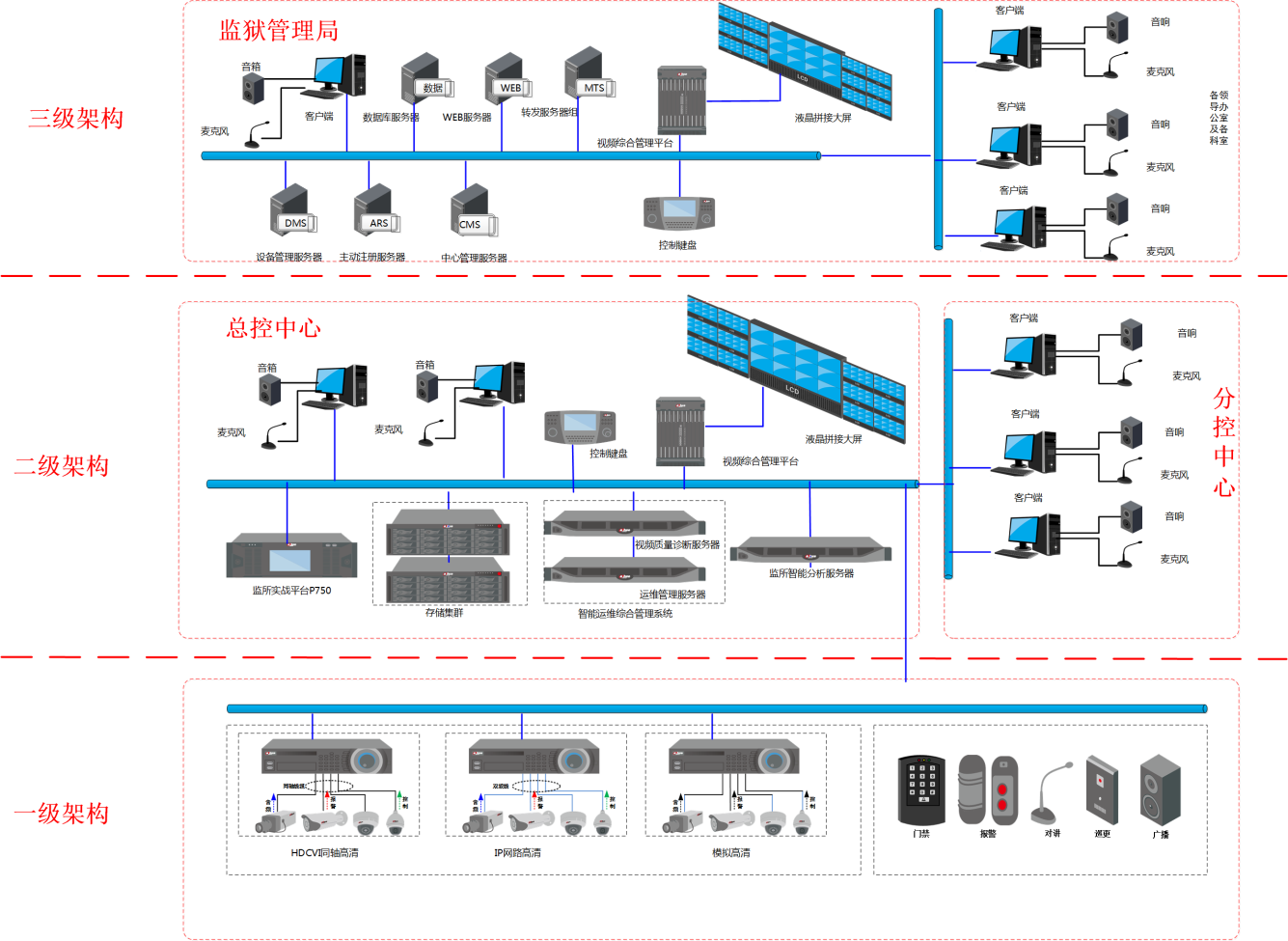

二、總體邏輯結構圖

系統融合視頻監控系統、門禁系統、報警系統、巡更系統、對講系統、電網系統、會見系統、電話教育等多個業務系統；實現了各個子系統間有效聯動，使監獄干警及時了解現場情況，快速處理突發應急事件。
